오토캐드 기초 8. 자유곡선(Spline), 호(Arc) / 호(Arc)를 이용해 문(Door), 창문(Window) 그리기

1. 자유곡선 (Spline) : [단축키 SPL]

자유곡선(Spline)은 많이 사용하는 명령어는 아니지만 필요할 때가 있다.
부분 단면을 그리거나 긴 물품을 줄여서 보이도록 표현할 때 주로 사용한다.

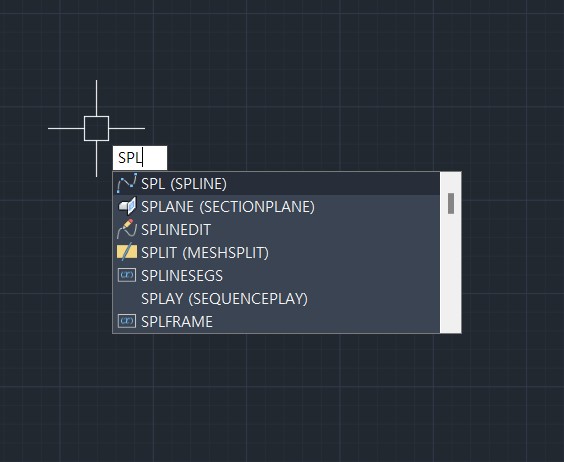

자유곡선(Spline) [단축키 SPL]

마우스로 선을 클릭하면서 원하는 모양의 곡선을 그려준다

긴 부품을 줄여서 보이도록 사용한 예이다.

2.호 (Arc) [단축키 A] : 호를 그릴 때 사용한다. 문/창문을 그릴 때 주로 사용한다.

문을 그리고 문이 열리는 모습을 표현하기 위해 호 (Arc) [단축키A] 를 그려준다.

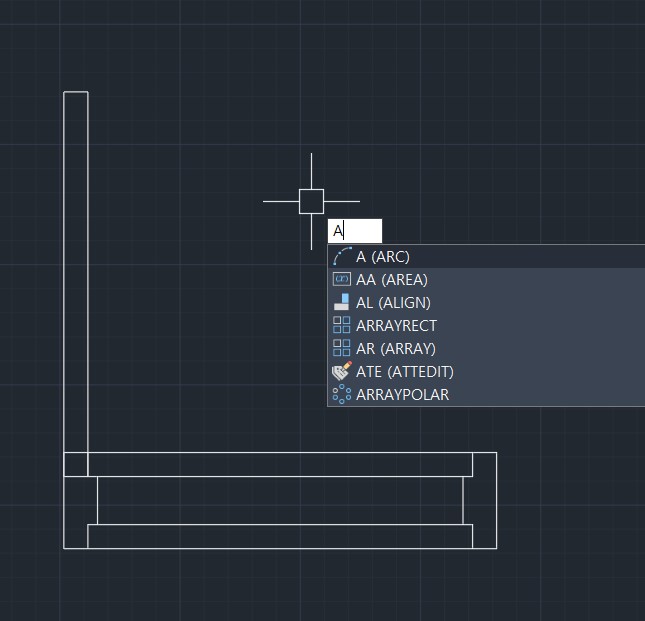

Command창에 호 (Arc) 명령어의 옵션이 나온다. 기본 옵션은 호의 시작점 클릭이다.
문을 그릴때는 중심점(Center point)→시작점(Start point)→끝점(End point) 순으로 클릭해 줘야 한다. [단축키 C]를 입력한다.

[단축키 A]→[단축키 C]→중심점(Center point) 클릭

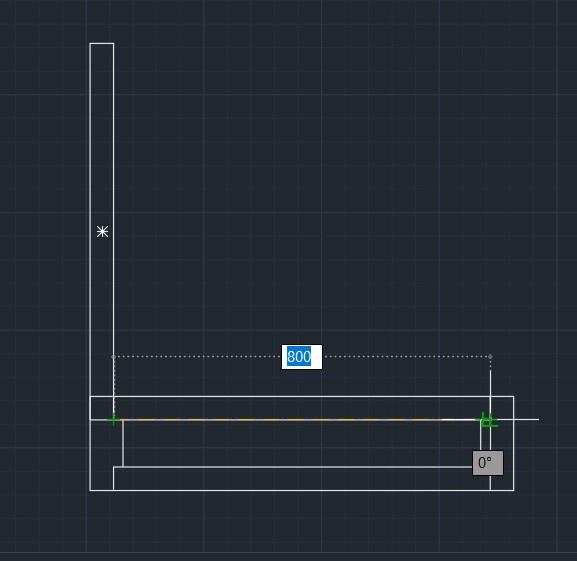

→시작점(Start point)클릭

→끝점(End point) 클릭

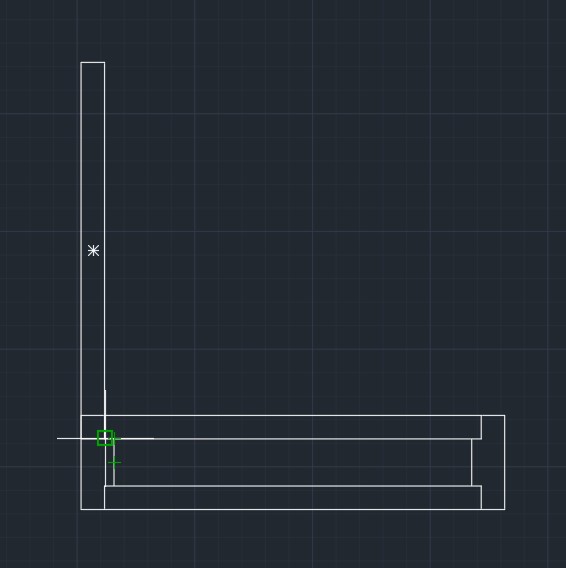

[단축키 A]→[단축키 C]→중심점(Center point)→시작점(Start point)→끝점(End point) 순으로 완성된 문 도면.
