오토캐드 기초 1. 편리한 사용을 위한 기본 설정

1. 기본 설정 하기 (초기에 설정 해 놓는게 좋다)

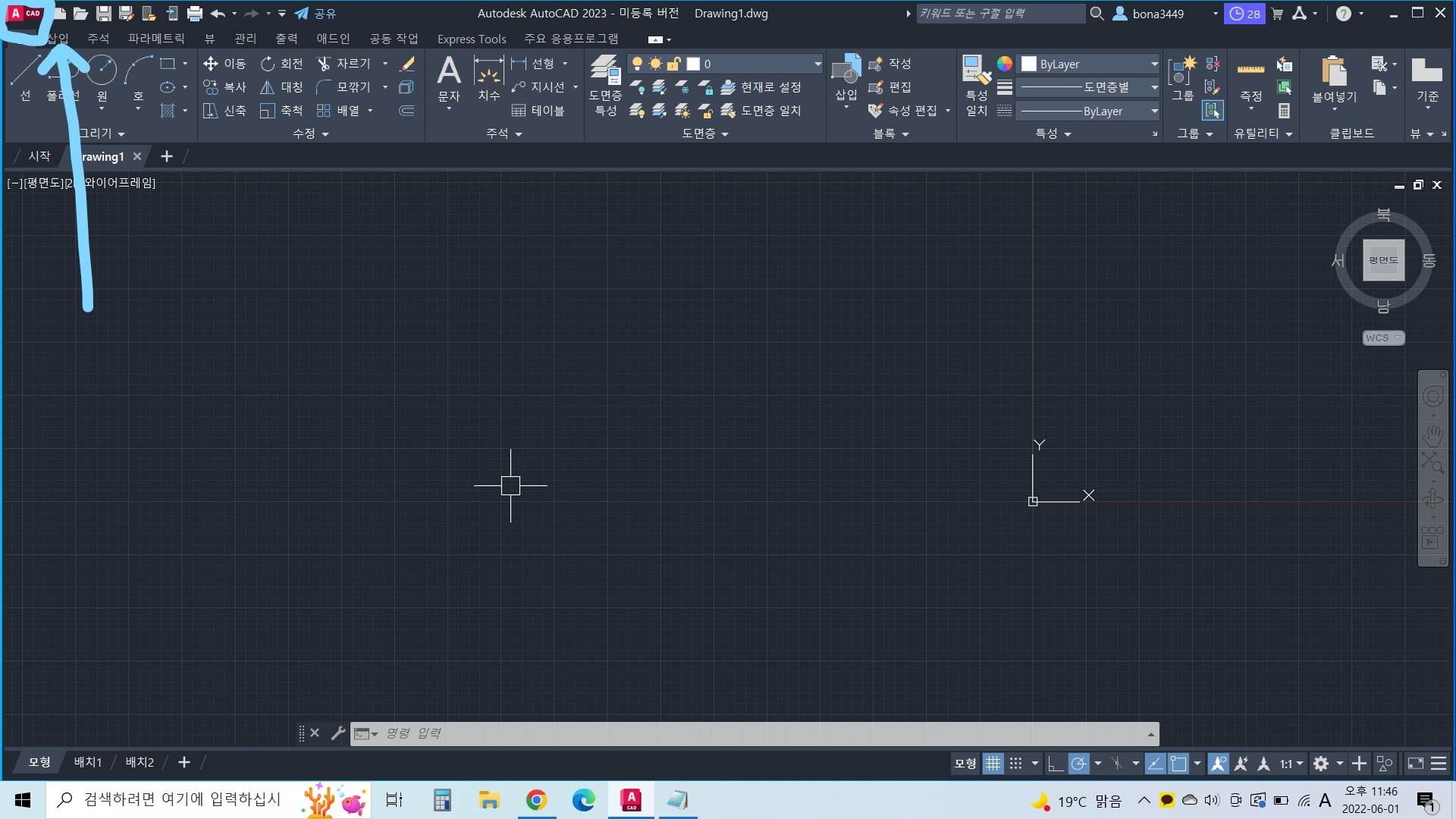

• Option(옵션) 들어가기 : 좌측 상단에 있는 오토캐드의 심볼인 A마크를 클릭하면 창이 열리면서 우측 하단에 옵션이 있다.



1) 자동저장 경로설정 ; 오토캐드는 자동저장 기능이 있어 일정 시간마다 자동으로 내용이 저장된다. 저장된 내용이 어디인지 알아야 불러올 수 있기 때문에 자동저장 경로설정을 통해 원하는 폴더로 지정해 주는게 좋다.
 ㆍOption(옵션) → Files(파일) → Automatic Save File Location(자동 저장 파일 위치) 더블클릭 → 경로변경

2) 마우스커서 크기조절 ; 마우스 커서 십자가 가운데 위치한 픽박스 사이즈가 작으면 작업 중 원하는 부분을 정확하게 클릭하기가 어렵다. 초기 사이즈가 작게 설정되어 있으니 중간정도 크기로 바꿔주는게 조작하기 쉽다.

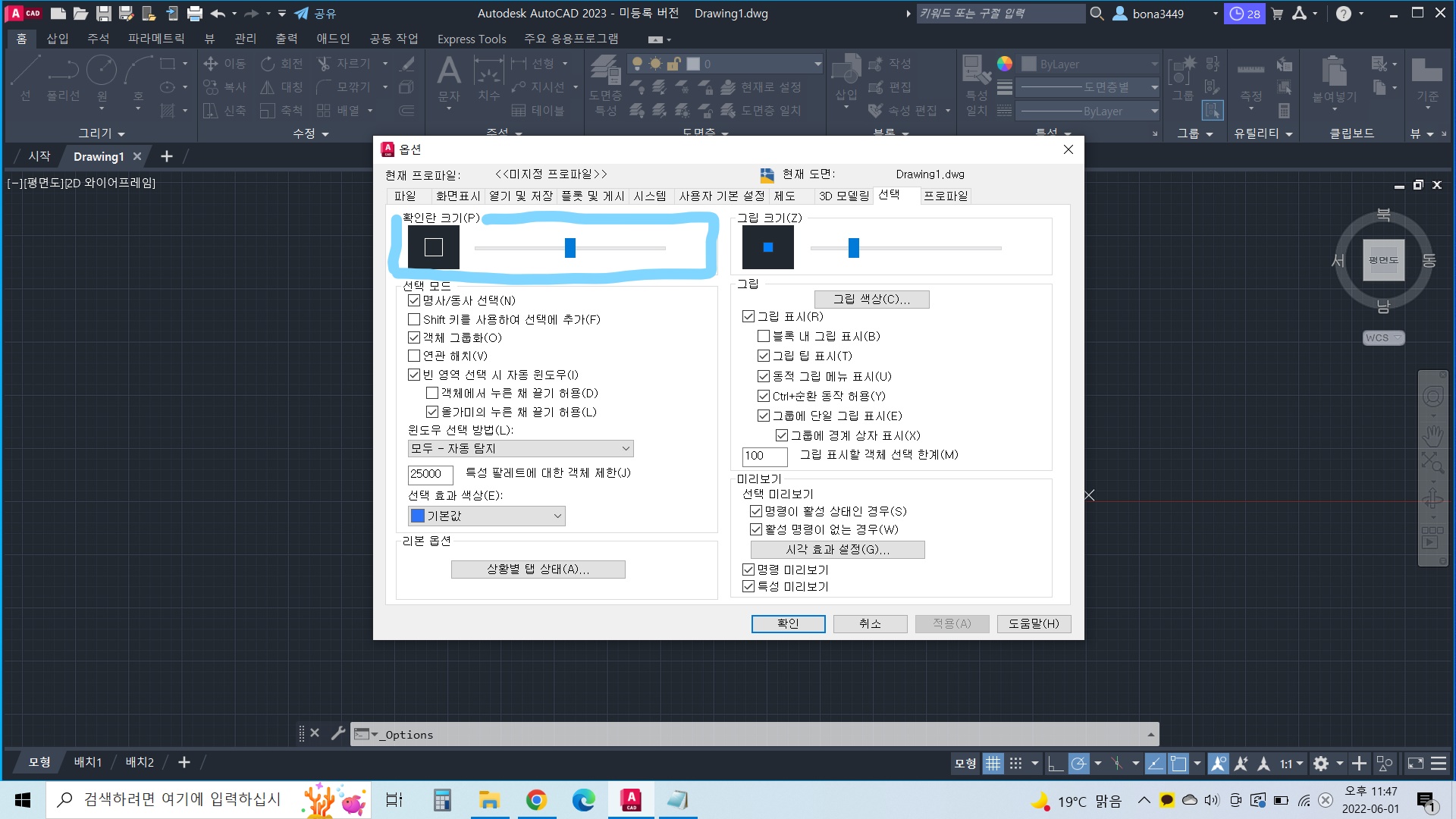

 ㆍOption(옵션) → Selection(선택) → Pickbox Size(확인란 크기) → 커서 이동해서 중간크기로 설정



*TiP <마우스 커서 모양의 상태>

ㆍ십자 : 특정 지점을 정확하게 지정하거나 치수를 입력할 경우 (명령어를 입력하여 실행중인 상태일 때 가운데 사각형이 없는 십자 모양의 커서가 나온다)
ㆍ사각 : 특정 객체를 지정할때 사용 (명령어 사용 종료 후 객체를 지정하거나 아무것도 실행하지 않을 때 십자 가운데 사각형이 있는 모양의 기본 커서가 나온다)



2. Osnap (객체 스냅) 설정하기 ; 객체 스냅은 작업 전 자주 사용하는 기능을 설정한 후 선의 끝, 원의 중심, 직각점 등을 정확히 작성할 수 있게 도와준다.

-명령어:[os]

• Endpoint(끝점) : 선분이나 호의 끝점, 도형의 꼭짓점 지정
• Midpoint(중간점) : 선분이나 호의 가운데를 지정
• Center(중심) : 원이나 호의 중심 지정
• Geometric Center(기하학적 중심) : 닫힌 폴리선 및 스플라인의 무게중심 지정 (2016 버전부터 지원)
• Node(노드) : Point 명령으로 표시된 위치나 Divide 명령으로 분할된 위치 지정
• Quadrant(사분점) : 원, 호, 타원, 타원형 호의 사분점 지정
• Intersection(교차점) : 객체가 교차하는 교차점 지정
• Extension(연장선) : 선택한 객체의 연장선 지정
• Insertion(삽입점) : 문자나 블럭의 삽입점 지정
• Perpendicular(직교) : 수직으로만나는 위치 지정
• Tangent(접점) : 원이나 호 등 곡선의 접점 지정
• Nearest(근처점) : 객체 선상의 임의의 점 지정
• Apparent intersection(가상 교차점) : 가상의 연장선이 교차하는 점을 지정
• Parallel(평행) : 다른 선분과의 평행선상 지정
