1. 간격띄우기 (Offset) [단축키 O]
간격띄우기(Offset) 기능은 캐드에서 아주 많이 사용하는 기능이기 때문에 잘 익혀두는게 좋다.
1) 치수를 입력한 간격띄우기(Offset)
-[단축키 O] → 띄울 간격 만큼의 치수 입력 → 라인선택 → 방향 클릭

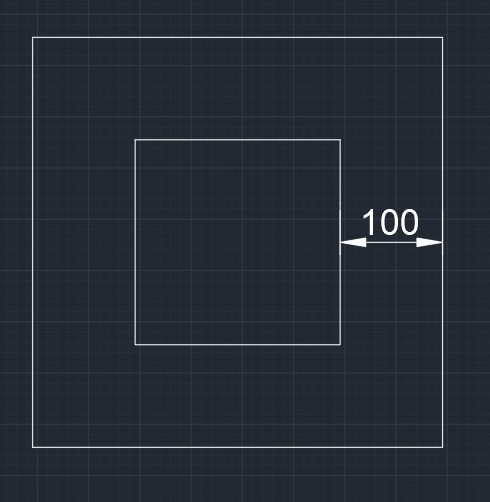

ex) 가로200, 세로200의 정사각형을 바깥쪽으로 100만큼 간격띄우기 = [단축키 O] 입력하고 치수 100 입력, 사각형 클릭하고 바깥쪽 아무데나 클릭
2) 연속으로 간격 띄우기 (Multiple)
-[단축키 O] → 치수입력 → 라인선택 → [단축키 M] / Command창에 Multiple 클릭 → 방향 클릭
ex) 사각형의 가로선을 100의 간격으로 연속해서 띄우기 = [단축키 O] 누르고 100 입력, 가로선 클릭하고 [단축키 M] 또는 Command 창에 Multiple 클릭 후 원하는 방향으로 원하는 갯수만큼 클릭한다.
3) 등분할 간격 띄우기
-[단축키 O] → 총길이/등분할 갯수 입력 → 라인선택 → 방향 클릭
ex) 가로길이 800, 세로길이 500의 사각형을 3등분 할 경우 = [단축키 O] 누르고 800/3 입력, 세로선 지정하고 원하는 방향으로 클릭한다.
2. 자르기 (Trim) [단축키 TR]
간단하게 선을 지우기 위해서 사용한다. [단축키 TR]을 누르고 선 위에 마우스를 올려보면 지워지는 모습이 보인다. 원하는 선이 지워지는게 보인다면 클릭해서 지워준다.
-지우고자 하는 선 위에 마우스를 올려보면 사각형과 빨간색 X 표시가 나오면서 선이 희미해진다. 클릭하면 선이 지워진다!
3. 연장하기 (Extend) [단축키 EX]
선을 직선방향으로 연장할 때 사용한다. [단축키 EX]를 누르고 원하는 만큼 클릭해서 연장해줄 수 있는데 연장하고자 하는 방향쪽에 막혀있는 선이 있어야 연장이 가능하다. 이것은 무한대로 연장이 되지 않는다는 뜻으로, 연장하고자 하는 방향에 막아주는 선이 없다면 임의로 라인을 하나 그려서 연장할 수 있다.
-[단축키 EX] 누르고 화면의 왼쪽은 막혀있는 세로선이 있기때문에 마우스를 올리면 연장된 선이 파란색으로 보인다. 화면의 왼쪽은 막혀있는 선이 없기때문에 연장되지 않는다.
<단축키 요약>
-간격띄우기 (Offset) : [단축키 O]
-간격 여러개 띄우기 (Offset Multiple) : [단축키 O] , [단축키 M]
-자르기 : [단축키 TR]
-라인 연장하기 : [단축키 EX]
