오토캐드 기초 2. 선(Line), 원(Circle)그리기

<선(Line) 그리기> [단축키 L]

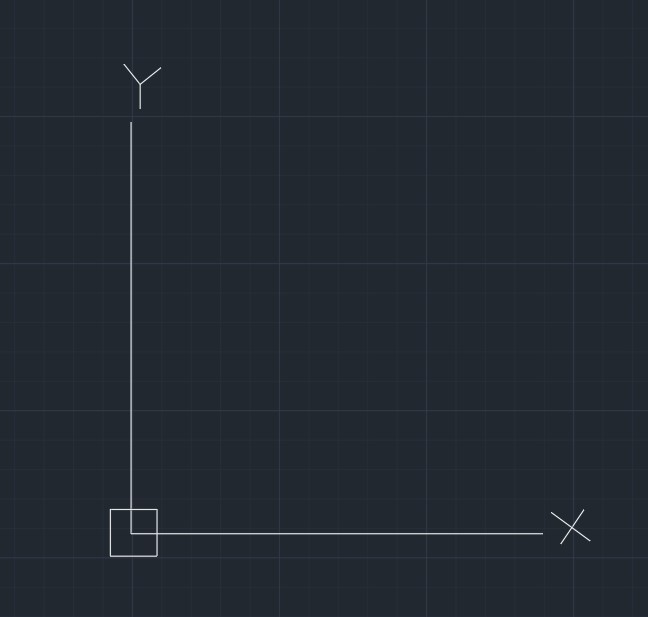

방법1. 좌표로 그리기 ; 시작점을 기준으로 엑스축과 와이축의 좌표값을 입력하여 선을 그릴 수 있다.

 [단축키 L] → 선(Line)의 시작점 클릭 → @X축의 값(=가로) ,(콤마) Y축의 값=세로

ex) 시작점에서 우측으로 길이 500만큼의 가로선을 그리기 위한 좌표값 = @500 , 0

방법2. 각도로 그리기 ; 시작점을 기준으로 선의 길이와 각도를 입력하여 선을 그릴 수 있다.

[단축키 L] → 선(Line)의 시작점 클릭 → @선의 길이 < 각도

ex) 시작점에서 위로 길이 500만큼의 세로선을 그리기 위한 입력값 = @500<90



방법3. 직교모드로 그리기 ; 시작점을 기준으로 마우스 커서의 방향으로 입력한 길이만큼 선을 그릴 수 있다.

[F8]눌러서 직교모드 실행 (ortho on) → [단축키 L] → 선(Line)의 시작점 클릭(클릭 후 마우스를 움직이면 마우스를 따라 선이 그려지며 각도가 표시된다) → 길이 입력(길이를 입력하지 않고 클릭을 해서 임의의 길이로 선을 그릴수도 있음)

TiP! 원하는 도형을 그리고 마지막 점을 연결할 때 [C]를 누르면 시작점으로 연결된다.





<원 (Circle) 그리기> [단축키 C] *원을 그릴 때 기본 입력값은 원의 반지름 값이다.

방법1. 반지름(Radius)값으로 그리기 ;  [단축키C] → 중심점 지정 → 반지름값 입력

방법2. 지름(Diameter) 값으로 그리기 ; [단축키 C] → 중심점 지정 → [단축키 D] → 지름값 입력
방법3. 2개의 점(2Point)을 지정하여 그리기 ; [단축키 C] → 2P → 2점 지정
방법4. 3개의 점(3Point)을 지정하여 그리기 ; [단축키 C] → 3P → 3점 지정
*2개의 접점이 있는 원 그리기 TTR(Tan Tan Radius) : [단축키C] → [단축키 T] → 두 개의 접점을 각각 클릭 → 반지름값 입력

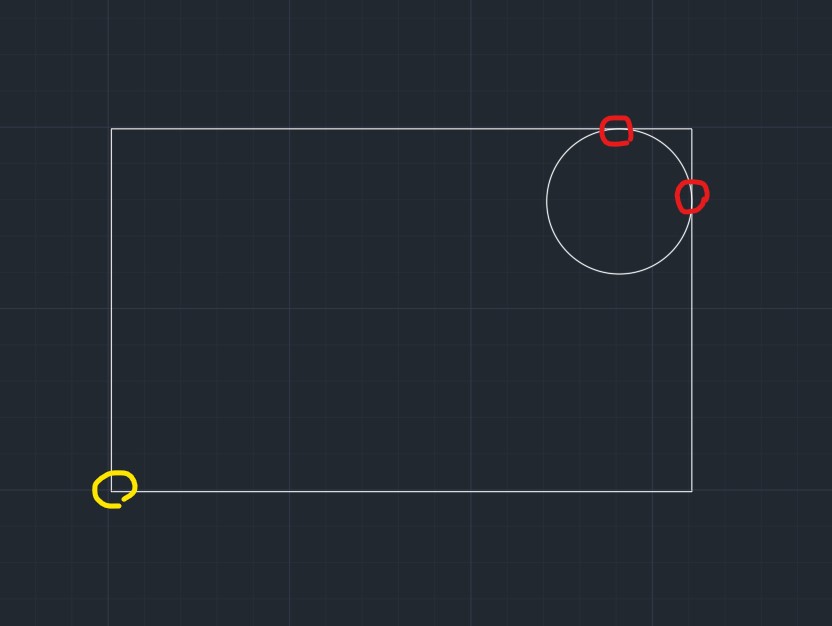

예문)노란색 원에서 시작하는 가로800 세로500의 직사각형과 직사각형 내부에 접한 반지름이 100인 원 그리기

• 직교모드를 이용하는게 가장 쉽고 빠르다.[F8]눌러서 직교모드 실행(Ortho on)후 [단축키 L]누르고 시작점을 클릭한다. 마우스를 오른쪽으로 이동해 가로 직선이 나오는 방향에서 길이 800입력, 마우스를 위로 이동해 세로 직선이 나오는 방향에서 길이 500입력, 마우스를 왼쪽으로 이동해 가로 직선이 나오는 방향에서 길이 800입력 후 [C]눌러주면 시작점으로 자동으로 닫힘.
• 직사각형 내부 우측 상단 가로,세로 선에 접한 원을 그리위해 TTR을 사용해야 한다. [단축키 C]와 [단축키 T]를 연달아 누르고 원이 접할 두 선을 각각 클릭한후 반지름 값 100을 입력한다.
